Arquitecto
Guallart Architects
Arquitecto Técnico
Estudi alegret, SL
Ingeniero
Ingeniería ambiental
Ingeniero estructural
BIS Arquitectes
Ingeniero Eléctrico
Instal.lacions VINYOLS, Jordi Pedret
Constructora
Bertomeu Iglesias, S.L.
Promotor
Inmondial S.L. & Pellicer y Fills S.A.
Diseñado en
2002
Año de Construcción
2002-2006
Ubicación
Cambrils, Tarragona, España

Fotos

Introducción

Construcción realizada con todo el respeto que supone la construcción en primera línea de mar, con un paseo marítimo que cada vez es un bien más escaso, de gran valor económico y paisajista, de acuerdo a la organización de nuevos espacios y funciones con el objetivo de aprovechar al máximo la privilegiada ubicación.

Bajo la presión que supone la expansión de la población urbana en todo el territorio, asediado por la arquitectura y el negocio de bienes raíces o por la banal y descontextualizada condición en los centros turísticos de parque temático, los lugares tradicionales para la arquitectura del turismo están perdiendo su carácter efímero, luminoso y lúdico.

Situación

Situado cerca del paseo marítimo de Cambrils, en la provincia de Tarragona, ofrece la oportunidad de proponer una vez más, una arquitectura para el turismo en el que el argumento fundamental es el uso y disfrute del agua, en interacción con un paisaje único.

Concepto

Este proyecto trata de recuperar el carácter festivo de los espacios de ocio de la costa mediante la invocación de su propia naturaleza, historia, paisaje y cultura sin tener que recurrir a argumentos externos.

Ofrece la oportunidad de proponer una vez más, una arquitectura para el turismo en el que el argumento fundamental es el uso y disfrute del agua, en interacción con un paisaje único.

Espacios

Factores diferenciales
Uno de los factores diferenciales ha sido la relación entre las habitaciones y la gran terraza que rodea los departamentos, literalmente concebida para mejorar y ampliar cada uno de ellos. Cerradas con puertas plegables y cortinas se ha conseguido que las terrazas se conviertan en elementos esenciales para la circulación.


Varias propuestas se han desarrollado para lograr esta integración de los espacios de vivienda:

expansión de las habitaciones a las terrazas por medio de extensiones de cristales y cortinas
extensión de la vida realizada en el comedor a la terraza
continuación de los cuartos de baño en la terraza con una ducha al aire libre
articulación de la conexión de la cocina a la terraza por medio de una barra de bar.
la cocina y los baños miran a la terraza y al mar
Un segundo elemento diferencial fue ubicar los elemento húmedos, como la cocina y el baño, en la fachada, abiertos al mar, con el fin de crear una conexión visual directa entre el entorno lúdico que brinda el mar y la piel exterior de vidrios de colores que ofrece el edificio.

Materiales

La fachada del edificio, construido como una secuencia de dinámicas pieles ligeras, es transformada por la luz del sol y el color del entorno natural,el amanecer, el mar, los jardines, puesta del sol, las montañas y el paisaje del Camp de Tarragona, en un argumento fundamental en la relación del edificio con el paisaje en el que se establece.

Arquitecto
Guibernau-Mateu Arquitectes
Arquitecto Técnico
Enric Betlinski
Ingeniero estructural
Essa Quatre Arquitectes S.L.
Año de Construcción
2008
Área del terreno
4.350 m2
Área construida
947 m2
Ubicación
Playa de Aro, España

Fotos

Introducción

Su situación privilegiada en la cima del Mas-Nou, con vistas espectaculares sobre Sagaró y San Feliu de Guixols, animaron al promotor a iniciar la promoción privada.
Las tres casas construidas corresponden a las parcelas 703, 704, y 705, con superficies de unos 1.200 m² por parcela.
El acceso es desde la calle en parte baja de las parcelas y la orientación hacia las vistas es Sur Oeste.

Concepto

Debido a la distinta forma de los solares, que se van estrechando en la parte de atrás, nos obligo a cambiar ligeramente la tipología que en principio iba a ser única. Para ello se modificó la situación del garaje que pasa a la parte delantera en las 704 y 705, provocando por tanto sustanciales variaciones en su forma exterior y añadiendo cierta riqueza al conjunto.
El proyecto estaba pues condicionado por el aprovechamiento de las vistas, la obligatoriedad de utilizar una cubierta inclinada acabada en teja, y la petición del promotor de que la casa pudiera funcionar sólo en planta baja.
Para ello situamos las casas en la parte alta del solar, accediendo a los garajes en rampa y peatonalmente mediante escaleras, atravesando el jardín principal, con la terraza y la piscina. La entrada se produce en un lateral a través de un porche.

Espacios

El programa de las viviendas pensado en principio como segunda residencia se fue ampliado por el promotor para poder servir también como primera, pensando sobre todo en turistas retirados que vienen a vivir por la zona.
Para ello dispone de un programa muy completo en planta baja, con tres habitaciones, dos baños, aseo, cocina y lavadero, todo en unos 200 m². En la planta primera de unos 50 m², y aprovechando la inclinación de la cubierta inclinada, obligada por la normativa del lugar, se encuentra la suite principal, con su vestidor y baño, y una gran terraza abierta para disfrutar de las vistas sobre el mar.
A partir del vestíbulo el programa se desarrolla alrededor del patio central, que ilumina las zonas de paso y la cocina. La sala en cambio se abre sobre la terraza y el jardín. A través del lavadero y cuarto de instalaciones se accede al garaje para dos vehículos.
Desde el vestíbulo se accede también a la planta superior mediante una escalera donde se encuentra la habitación principal y la terraza con su gran voladizo.

Estructura

La estructura es convencional con pilares metálicos y losas de hormigón armado.

Materiales

En las fachadas exteriores se han utilizado básicamente dos materiales, el mortero monocapa y el tablero marino barnizado, además de las carpinterías de aluminio color gris plomo.
El pavimento de planta baja es de piedra cuarcita celeste tanto en el interior como en los exteriores. En planta primera en cambio es de tarima de madera de Ipe tanto en el interior como en la terraza exterior.

Arquitecto
Emery Roth & Sons
Año de Construcción
1988
Altura
165 m
Pisos
41
Ubicación
Nueva York, Estados Unidos

Fotos

Introducción

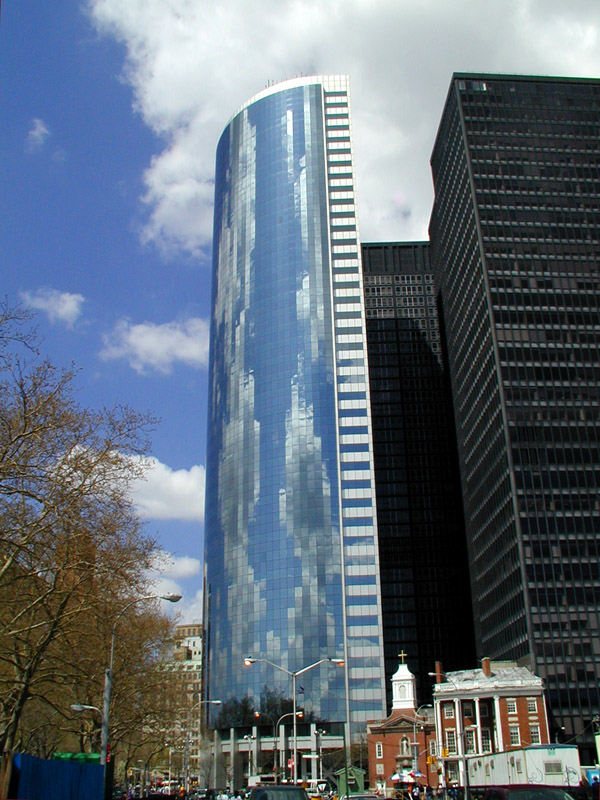

17 State Street es un edificio de 42 plantas, diseñado por Emery Roth, una de las firmas arquitectónicas más antiguas registradas en los estados unidos y la que cuenta con más construcciones sobre la ciudad de Nueva York: más de 200.

Se trata de un edificio bastante conocido por su ubicación en primera línea del “waterfront” neoyorkino, en el cual destaca su fachada reflectante en contraste con las del resto de edificios circundantes.

Situación

La dirección exacta del inmueble corresponde al número 17 de Stat Street. Donde antiguamente se levantaba el edificio Seamen’s Church Institute antes de ser demolido.

Está situado en el distrito financiero de Nueva York a pocos pasos de Wall Street.

Concepto

El hecho de encontrarse en primera línea de uno de los Skylines más famosos del mundo sin duda motivo gran parte de las decisiones adoptadas en el proceso de diseño de este edificio.

El proyecto debía destacar sin superar en altura a muchos de sus más cercanos vecinos.

Para lograrlo los arquitectos se sirvieron de las formas y de los materiales.

Le dieron a la planta forma de cuarto de círculo orientando la fachada curva hacia el sur.

Una vez lograda esta forma singular que ya de por si destacaba entre los paralelepípedos rectos de su alrededor se trataba de exprimir las características plásticas de esta forma al máximo. En ello jugó un papel importantísimo el revestimiento de dicha fachada. Se optó por un muro cortina con acabado espejado lo cual le da al edificio un matiz diferente según el clima y la luz que incide sobre él. El acabado espejado en sí no supuso una gran novedad en las construcciones de la ciudad que ya lo venían incorporando. Sin embargo la combinación con la superficie curva dio lugar a resultados desconocidos hasta entonces. La superficie espejada no devolvía una imagen fidedigna de su entorno como es característico de los espejos, al contrario deformaba la realidad a su alrededor plasmando sobre su propia fachada imágenes que se asemejan más al arte abstracto que a la fotografía.
Espacios

El edificio alberga en sus primeras plantas un museo de arqueología urbana, con objetos recuperados al realizar las excavaciones para los sótanos en la construcción de un buen puñado de edificios de la ciudad (Recordemos que parte de Manhattan se asienta sobre escombros).

El resto del edifico corresponde a uso de oficinas. Cada planta cuenta con un número distinto de oficinas y despachos según las necesidades de uso. Cada planta cuenta con 2 lavabos de uso comunitario.

El piso 22 es el único que presenta alguna variación al tratarse de un piso de transición al que llegan los ascensores desde el nivel de calle y desde el que salen otros que recorren el último tramo del edificio.

Estructura

Para soportar las cargas del edificio y transmitirlas a la cimentación se optó por una estructura de acero.

Materiales

Uno de los materiales predominantes es el cristal que recubre el edifico al completo.

Fotos

Introducción

El edificio de 123 viviendas de vpp ”’VALLECAS 51”’ ubicado en Madrid, de SOMOS arquitectos,se levanta ocho plantas sobre rasante a lo largo de uno de los límites del bloque impuesto por el planeamiento.
Su considerable escala le transforma como una pantalla visual respecto a la zona verde que flanquea, protegiéndola físicamente. La volumetría fijada expresamente según la rígida normativa urbanística que impera en el ámbito del PAU de Vallecas, así como la optimización del espacio para obtener el mayor número de viviendas solicitada por el promotor, nos condujo a respetar la envolvente fijada en el planeamiento, utilizando otra serie de herramientas para dar un nuevo enfoque urbano a la intervención.
Así, la fachada permanece como uno de los instrumentos de mayor alcance a la hora de manipular la escala perceptiva. Como especificaremos más adelante, los colores, los tamaños y los desplazamientos de los huecos se tratan con la mayor atención.

Situación

El entorno urbano se caracteriza por el típico ensanche genérico que bordea el centro de la urbe, en donde las tipologías edificatorias se repiten como un patrón genérico de hacer ciudad. Vallecas 51 persigue reclamar su propia identidad, cualificando los espacios comunes de relación así como su intrusión en la trama urbana.

Concepto

El proyecto desdibuja su escala, descompone la fachada en pequeñas unidades que transmiten dinamismo. La piel exterior es de planchas alveolares machihembradas de policarbonato celular, sostenible y reciclable. Graduando su tonalidad y brillo, la fachada vibra.
En el interior, un patio flanqueado con galerías de acceso aporta luz y ventilación cruzada a las viviendas, que resultan pasantes. Las ligeras galerías metálicas serpentean por el vacío interior y optimizan el número de núcleos, otorgando renovadas cualidades estéticas, de higiene y salubridad al espacio de relación.

Se optimiza el funcionamiento energético mediante sistemas pasivos. Se busca la doble orientación en las viviendas, en la que el patio interior, comunicado con el exterior a nivel de calle, actúa de chimenea de ventilación, garantizando la ventilación cruzada de las viviendas. La piel exterior, con contraventanas de protección solar en huecos, se materializa en una solución innovadora con un material de altas prestaciones energéticas, el policarbonato celular, creando un filtro que permite recircular el aire caliente en el interior de la cámara, optimizando su inercia térmica.

Sostenibilidad y vivienda

Los sistemas constructivos y materiales elegidos contribuyen en gran medida en conseguir un correcto funcionamiento energético. Frente al exceso actual de sistemas de climatización forzados, se impone un reajuste energético mediante sistemas pasivos, así como la obligación de forzar al máximo los sistemas de captación solar.

Se ha buscado la doble orientación para todas las viviendas, en la que el patio interior, comunicado con el espacio exterior a nivel de calle, hace las veces de chimenea de ventilación. Esto permite garantizar la ventilación cruzada en el interior de las viviendas, lo que contribuye a la eficiencia energética.

Las fachadas participan de un doble orden superpuesto, a la fachada tradicional se le añade un acabado exterior de placas de policarbonato celular, cubriendo incluso los huecos de fachada a modo de contraventanas, y que sirve de protección frente a la radiación solar, creando al mismo tiempo un filtro que permite recircular el aire caliente en el interior de la cámara formada por ambas capas. De esta manera se consigue una adecuada ventilación de las fachadas y un aislamiento eficiente del interior capaz de proporcionar una mayor inercia que permita absorber y distribuir la temperatura para un correcto funcionamiento energético, lo que redunda en una optimización de los sistemas de climatización activos.

Por último, y como es lógico hoy día, se ha buscado el máximo partido a la inclusión de paneles solares que complementen y refuercen los habituales sistemas de generación de calefacción y agua caliente sanitaria, proyectándose una instalación global conforme a los elevados requerimientos energéticos y de sostenibilidad de la EMVS.

Solución constructiva de fachada

El material: policarbonato celular
La piel exterior de la edificación se materializa en una apuesta por una solución innovadora a través de un material con altas prestaciones energéticas, el POLICARBONATO CELULAR, y que hasta ahora no había sido aplicado en viviendas de protección pública, en donde el factor de costo €/m2 es determinante.

Se emplea un panel de policarbonato celular coextruido de siete paredes y seis cámaras de aire, y protegido contra U.V. de 40 milímetros de espesor total. Su modulación es de 500mm ancho y longitud variable, solamente limitada por las condiciones de transporte, llegando a los 11 metros. Su estructura de celdas aporta al panel una gran resistencia a la flexión. La fijación de paneles entre sí se realiza mediante encastre macho-hembra, permitiendo instalar los paneles sin emplear montantes metálicos verticales, anulando así la dispersión del calor de la cámara interior debido a los puentes térmicos creados por las estructuras.

El acabado del panel se elige bajo carta RAL, empleando tres tintadas diferentes de verdes para su producción especial. Se produce una interesante variación tonal en función de la radiación solar.

Arquitecto
Norman Foster
Paisajista
Charles Funke Associates
Ingeniero
Roger Preston & Partners
Ingeniero estructural
Waterman Partnership
Ingeniero Eléctrico
Claude Engle
Promotor
Standard Life Investments
Diseñado en
1996
Año de Construcción
2003
Altura
33m
Pisos
8
Área del terreno
34,224m²
Área construida
27.000m²

Fotos

Introducción

La ciudad de Londres y sus alrededores se caracterizan, en su mayor parte, por edificios relativamente de baja altura establecidos entre una planificación de calles esencialmente medieval. El diseño de los nuevos edificios en este contexto es un acto de equilibrio entre las necesidades comerciales, la necesidad de flexibilidad, y el respeto por el carácter histórico de la zona y los materiales tradicionales.

Situación

El edificio 10 Gresham Street, obra de Foster&Partners con ocho pisos de altura, está situado en una zona especialmente sensible de la ciudad, al sur del Consistorio, y cerca de dos salas que datan del siglo XIX, Wax Chandlers Hall y Goldsmiths Hall, en Londres, Inglaterra.

El proyecto saca ventaja de un sitio limitado casi en su totalidad por calles para crear un edificio independiente, un logro relativamente raro en la ciudad.
Hacia el sur, el edificio se apartó de los límites del sitio para crear una relación respetuosa con la sala Wax Chandlers Hall. El paso resultante entre los dos edificios se abre a un pequeño patio público que se utiliza como un atajo hacia la vecina Gutter Lane, o simplemente como un lugar para hacer una pausa durante el almuerzo. De este modo, el edificio no sólo pretende ofrecer luz y un espacio flexible de trabajo, sino también reforzar el patrón tradicional de calles y pasajes que dan a la ciudad su encanto.

Concepto

El proyecto adopta una planta óptima para un nuevo edificio de oficinas en la City, placas de suelo de 18 metros de profundidad se extienden a cada lado de un atrio central que baja un nivel en la planta baja para permitir la entrada de luz diurna en el sótano, erradicando las distinciones convencionales entre las plantas que se levantan desde el nivel del suelo y los niveles subterráneos.
Reforzando este sentido de la luz y el espacio, los ascensores y los pasillos están acristalados, con el fin de hacer llegar luz solar alrededor de los espacios de circulación. Las dos últimas plantas inclinan hacia dentro sus cristaleras creando un marcado ángulo con las torres de escaleras ubicadas en cada una de las cuatro esquinas del edificio.

Externamente, las torres de escaleras ubicadas en las esquinas se encuentran ancladas visualmente al edificio mediante una extensión del revestimiento de piedra caliza, proporcionando un punto de continuidad entre el interior y el exterior. Las fachadas de alto rendimiento, que incorporan rejillas Venecianas para controlar la ganancia y el resplandor solar, están diseñadas para maximizar los niveles de luz naturales, minimizar el consumo de energía y garantizar la comodidad del medio ambiente.

Estructura

La red estructural está elaborada desde arriba hacia abajo, con sus columnas vertebrales en las canalizaciones verticales. La altura, por planta, desde el suelo hasta el techo es de 2,75m, con una gran planta diáfana organizada con rejillas estructurales de 18mx9m.
Las placas del suelo son relativamente estrechas, 18m de profundidad, revestidas con una fachada ventilada de vidrio.

Materiales

Las fachadas, con un triple acristalamiento, están rematadas con espacios de sombra entre los principales elementos de los marcos, realizados con prensados de aluminio. Se han colocado persianas de madera entre las hojas exteriores y medias, de 3m de largo, para controlar la ganancia solar, consiguiendo cubrir la bahía de la fachada con 6 persianas.
Las cuatro torres de escaleras están revestidas con bloques de piedra caliza y cristalera en la parte superior que mira al frente.

Tanto la calefacción como el aire acondicionado han sido resueltos con unidades colocadas en los techos, de forma individual.

Los pisos interiores, son de granito gris plateado Den Lank. Para los zócalos exteriores se han utilizado placas de roca ígnea negro azabache, con acabado mate. Este material se repite en una fuente y el paisaje del pasaje peatonal que comunica con Gutter Lane.
